Выбор контрольных и монтажных кабелей: взгляд инженера
Здравствуйте дорогие друзья, меня зовут Николай, я занимаюсь промышленными кабельными системами, светотехникой, щитовым оборудованием и аппаратами защиты и контроля в «Кабель Иркутск» уже много лет, и тема выбора контрольных и монтажных кабелей для меня не теория, а повседневная практика.

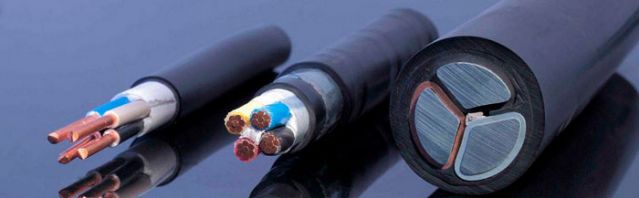

Сегодня затронем тему назначения кабелей
В этой статье я расскажу, как на объекте разделяю три большие группы: контрольные кабели, монтажные провода и кабели связи, потому что по сути у них разная роль в системе автоматизации и энергоснабжения. Контрольный кабель, такой как КВВГ или АКВВГ, обычно ведет сигналы управления и телеметрии от шкафов до исполнительных механизмов и датчиков, в то время как монтажные провода МГШВ и МГТФ работают внутри шкафов, блоков и модулей, где важна гибкость и термостойкость.
На первом этапе нужно разобраться в маркировке
Стоит заранее разобрать буквенные обозначения, иначе легко перепутать, где контрольный кабель, а где чисто монтажный провод, и потом начинается путаница уже на стадии пусконаладки. Например, в марке КВВГ буква К говорит о том, что это контрольный кабель, В указывает на поливинилхлоридную изоляцию и оболочку, а Г значит отсутствие брони, то есть кабель не предназначен для механически нагруженных трасс без дополнительной защиты.
КВВГ и АКВВГ: медь или алюминий
Разберём самые актуальные варианты из практики: КВВГ с медными жилами и АКВВГ с алюминиевыми, потому что именно между ними чаще всего приходится выбирать при проектировании и реконструкции. Дело в том, что КВВГ обеспечивает более стабильные переходные сопротивления в цепях измерения и управления, особенно на малых токах, тогда как АКВВГ выигрывает по массе и стоимости на длинных трассах, но требует аккуратного выбора сечения и правильной работы с алюминиевыми соединениями.
Гибкий контрольный КГВВ и подвижные подключения
Так вот, когда нужно подключить подвижные механизмы, каретки или поворотные узлы, жёсткого КВВГ уже недостаточно, и здесь в игру вступает гибкий контрольный кабель типа КГВВ с многопроволочными жилами. На практике такой кабель позволяет уменьшить механическую нагрузку на зажимы и вводы, а также повысить ресурс подвижной части, хотя радиус изгиба и режимы эксплуатации всё равно приходится контролировать по паспортным данным.
МГШВ и МГТФ внутри шкафов
В большинстве случаев внутри щитов автоматики, релейной защиты и низковольтных комплектных устройств используются монтажные провода МГШВ и МГТФ, потому что им приходится работать при повышенных температурах и плотной укладке. Суть здесь в чем: МГТФ с фторопластовой изоляцией рассчитан на более высокую термостойкость и стабильность параметров, а МГШВ в ПВХ-изоляции удобнее в разделке и более привычен для оперативного монтажа, но требует аккуратного отношения к температурным режимам.
Связные кабели и интерфейсные линии
На данный момент линии связи и передачи данных уже давно перестали быть чем-то отдельным от силовой части, и в нормальном проекте кабели связи рассматриваются наравне с контрольными, особенно в зонах помех и длинных трасс. Как правило, для интерфейсов и систем диспетчеризации выбираются специализированные симметричные или коаксиальные кабели с экранами и определенными волновыми параметрами, и здесь уже нельзя просто «поставить что есть» вместо штатного решения, иначе потом появляются претензии к устойчивости связи.
Основные этапы выбора кабеля
На первом этапе нужно разобраться с назначением цепи: силовая, контрольная, измерительная или связь, потому что от этого зависят требования к сечению, типу изоляции, экранированию и материалу жил. Потом можно поставить вопрос о внешних условиях: температура, агрессивные среды, подвижность, необходимость брони, и уже после этого уточнять детали вроде класса гибкости, типа оболочки и дополнительных конструктивных элементов, вот потому что обратный подход почти всегда приводит к перепроектированию.
Типичные ошибки и личные наблюдения
По моему мнению, одна из самых распространенных ошибок – попытка использовать монтажный провод как универсальное решение, в смысле вывести его за пределы шкафа и пустить по открытым трассам, где он по нормам и по ресурсу просто не предназначен работать. Лично я не рекомендую экономить на экране и правильном выборе сечения в цепях малых токов и аналоговых сигналов, потому что потом искать источник наводки или нестабильных показаний по всей линии управления – занятие совсем не бюджетное по времени.
Общие рекомендации по проектированию трасс
Общие рекомендации такие: сначала формируется структура схем управления и связи, Затем уже подбираются конкретные марки кабелей, где можно применять медный КВВГ для ответственных цепей, а алюминиевый АКВВГ – там, где критичны длина и стоимость. В общем, удаётся достигать классных результатов, когда проектировщик и монтажник изначально договариваются о типах кабелей, способах прокладки и радиусах изгиба для гибких исполнений, то есть там меньше сюрпризов на этапе испытаний и ввода в эксплуатацию.
Что в итоге по выбору марок
Суть в том, что универсального ответа нет и, скорее всего, никогда не будет: для стационарных цепей управления лучше подходят КВВГ и АКВВГ, для подвижных соединений – гибкие контрольные кабели, а для шкафного монтажа – провода МГШВ и МГТФ с нужным температурным запасом. Резюмируем так: сначала определяем назначение и условия эксплуатации, потом смотрим на материал жил, тип изоляции и наличие экрана, и только после этого принимаем окончательное решение по конкретной марке, вот и соответственно снижается риск переделок и скрытых проблем на объекте.
Вопросы и ответы
Вопрос: Что это значит, когда в маркировке контрольного кабеля стоит буква К
Ответ: Это обозначает, что кабель относится к контрольным, то есть предназначен для цепей управления, сигнализации и контроля, а не для передачи основной мощности.
Вопрос: Как это работает при выборе между медным и алюминиевым кабелем
Ответ: Мы используем медные кабели там, где важны стабильность контактов и малые токи, а алюминиевые – на длинных трассах и при ограничениях по массе, это отличные параметры для оптимизации проекта по стоимости и эксплуатационным характеристикам.
Вопрос: Зачем это – применять отдельные монтажные провода внутри шкафа
Ответ: Здесь такой момент, монтажные провода МГШВ и МГТФ рассчитаны на другие температурные и механические условия, поэтому внутри шкафов они один из самых эффективных способов обеспечить надежную работу аппаратуры без перегрева и старения изоляции.
Вопрос: Что делать, если марки кабелей в проекте не совпадают с фактическими условиями
Ответ: В большинстве случаев приходится пересчитывать сечения, уточнять условия прокладки и корректировать марки на более подходящие, и, как бы это ни было неприятно, но так сказать лучше сделать это до монтажа, чем потом думать, куда вообще всё катится при первых аварийных отключениях.
