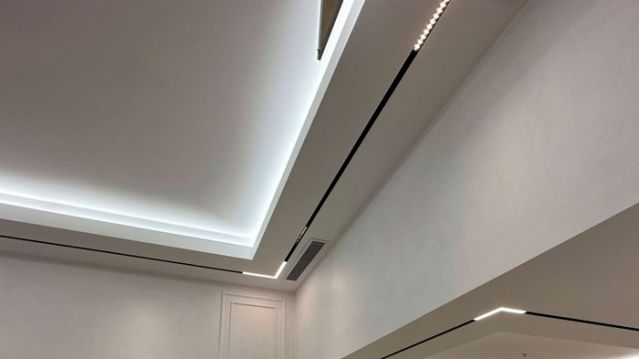

Угловые магнитные светильники: решения для сложных углов
Приветствую! Меня зовут Богдан, и я работаю в Ulight с различными осветительными системами уже много лет. Сегодня затронем тему угловых магнитных треков, которая постоянно вызывает вопросы при проектировании нестандартных световых решений. Дело в том, что классические линейные конфигурации редко подходят для современных пространств с их архитектурными особенностями, переходами между плоскостями и многоуровневыми потолками.
Специфика магнитных шинопроводов
Магнитная трековая система построена на низковольтном питании сорок восемь вольт, что сразу снимает массу ограничений по электробезопасности. Внутри алюминиевого профиля проложены медные контактные шины плоской формы, по которым подаётся напряжение и управляющий сигнал. Светильник фиксируется магнитным креплением и одновременно коммутируется с токопроводящими элементами трека. То есть физический контакт происходит автоматически при установке модуля в любую точку шинопровода. В большинстве случаев такие системы комплектуются диммируемыми блоками питания, что позволяет управлять яркостью всей линии или отдельных зон.
Конструкция угловых соединителей
Угловые элементы для магнитных треков изготавливаются из того же алюминиевого сплава, что и основной профиль. Это отличные параметры по теплоотводу и механической жёсткости. Соединение под девяносто градусов реализуется через специальные адаптеры L-образной формы, которые обеспечивают передачу электропитания между участками без разрывов. На практике сборка осуществляется через внутренние монтажные пластины, фиксируемые винтами с шестигранной головкой. Здесь такой момент: нужно контролировать плотность прилегания контактных групп, иначе возможны микроразрывы цепи при вибрационных нагрузках или температурном расширении материалов.
Вертикальные угловые переходы, допустим, с потолка на стену, требуют дополнительных комплектов крепёжных элементов. Суть в том, что меняется не только геометрия, но и распределение механических нагрузок. Соответственно, нужно использовать усиленные кронштейны и учитывать вес светильников, которые будут установлены на вертикальном участке. По моему мнению, вертикальные переходы лучше планировать в зонах с минимальным количеством осветительных модулей, чтобы не перегружать конструкцию.
Монтажные особенности сложных углов
На первом этапе важно определить тип монтажа: накладной, встраиваемый или подвесной. От этого зависит набор комплектующих и последовательность действий. Встраиваемые системы требуют подготовки посадочных ниш в гипсокартоне или натяжном потолке, причём допуски по ширине паза должны быть минимальными, чтобы избежать люфтов. Мы используем торцовочную пилу для нарезки профиля в нужные размеры, резка допускается под любым углом, но торцы нужно обрабатывать напильником для удаления заусенцев.
Что это значит для сложных геометрических форм? Например, если нужно создать прямоугольный контур с четырьмя поворотами, потребуется четыре L-образных коннектора и соответствующее количество монтажных комплектов. Каждый угловой элемент добавляет около восьмидесяти-ста миллиметров к габаритам, это нужно закладывать в проект. Опять же, при подвесном монтаже необходимо использовать регулируемые тросы или штанги, которые позволяют выставить горизонтальность конструкции по уровню.
Электрическая коммутация в углах
Внутри каждого углового адаптера установлены медные контактные пластины, которые передают ток от одного участка трека к другому. Как это работает? Пластины вставляются в пазы профиля и фиксируются винтовыми зажимами, обеспечивая надёжный электрический контакт. Критично проверить полярность и правильность подключения, потому что перепутанные фазы могут привести к некорректной работе диммирования или вообще к отсутствию питания на участке после угла.
Лично я всегда использую мультиметр для проверки целостности цепи на каждом этапе сборки. В принципе, это занимает несколько минут, но позволяет избежать проблем после завершения монтажа, когда доступ к соединениям уже ограничен. Скорее всего, многие пропускают этот шаг, но он один из самых эффективных способов гарантировать стабильность работы системы.
Типовые конфигурации и решения
Т-образные соединения используются для создания ответвлений от основной магистрали. Это работает хорошо в торговых залах или офисных пространствах, где нужно осветить несколько функциональных зон от одной линии питания. Короче, принцип тот же: внутренние коннекторы с контактными группами и винтовая фиксация. Как правило, для Т-образного узла требуется три комплекта монтажных пластин, чтобы обеспечить жёсткость всех трёх направлений.
X-образные пересечения встречаются реже, но они позволяют создавать сетчатые световые конструкции, особенно актуальные для выставочных пространств. Вот, дальше нужно учитывать, что каждая точка соединения добавляет сопротивление в цепь, поэтому при длинных участках трека необходимо рассчитывать падение напряжения и, возможно, использовать дополнительные точки питания.
Рекомендации по проектированию
Могу рекомендовать начинать проектирование с анализа архитектурных особенностей помещения. Значит, нужно зафиксировать все ниши, выступы, переходы уровней, колонны и другие элементы, которые влияют на трассировку трека. Вот, то есть, сначала делается эскиз с масштабированием, потом подбираются угловые элементы и рассчитывается общая длина профиля. Общие рекомендации включают запас по длине примерно пять-семь процентов на подрезку и возможные корректировки при монтаже.
Не рекомендую использовать более трёх угловых соединений на одну линию питания без промежуточных точек подключения, потому что суммарное сопротивление контактов может привести к неравномерности яркости светильников на удалённых участках. Так сказать, физика никуда не девается, даже при низковольтном питании. Вот, и соответственно, если проект предполагает сложную геометрию с большим количеством поворотов, лучше разбить систему на несколько независимых контуров с отдельными блоками питания.
Эксплуатация и обслуживание
Основные этапы обслуживания включают периодическую проверку затяжки винтовых соединений в угловых адаптерах и визуальный контроль контактных групп на предмет окисления. В смысле, алюминий и медь имеют разные коэффициенты теплового расширения, поэтому со временем возможно ослабление механических креплений. На данный момент производители рекомендуют проводить ревизию системы раз в год для объектов с интенсивной эксплуатацией.
Магнитное крепление светильников позволяет легко менять их положение вдоль трека, но нужно помнить о максимальной нагрузке на один погонный метр профиля. Как бы там ни было, производители указывают допустимое количество модулей на стандартный двухметровый участок, обычно это от десяти до пятнадцати светильников в зависимости от их мощности и веса. По сути, перегрузка может привести к деформации алюминиевого профиля, особенно на вертикальных участках или в местах угловых соединений.
Ответы на популярные вопросы
Какое максимальное количество угловых соединений можно использовать в одной линии?
Технически ограничений нет, но на практике более трёх-четырёх углов на одном контуре без промежуточного питания приводят к падению напряжения и неравномерности свечения. Рекомендую при сложных конфигурациях планировать несколько независимых линий с отдельными блоками питания.
Можно ли комбинировать угловые соединения разных производителей?
Не рекомендую, потому что геометрия профиля и расположение контактных групп могут различаться даже при одинаковых внешних размерах. Лучше использовать комплектующие одного бренда для гарантии совместимости и надёжности электрических соединений.
Требуется ли специальный инструмент для монтажа угловых элементов?
Достаточно стандартного набора: шестигранные ключи для фиксации монтажных пластин, отвёртка для внутренних коннекторов, торцовочная пила для нарезки профиля и мультиметр для проверки цепи. Ничего специфического не требуется, всё доступно в обычном инструментальном магазине.
Как влияют угловые соединения на общую яркость системы?
Каждое соединение добавляет небольшое переходное сопротивление, но при правильном монтаже и качественных комплектующих это влияние минимально. Критично обеспечить плотный контакт пластин и проверить затяжку винтов, тогда потери будут в пределах одного-двух процентов на каждый узел.
Есть ли ограничения по углу поворота трека?
Стандартные угловые адаптеры рассчитаны на девяносто градусов, это наиболее распространённая конфигурация. Для других углов нужно использовать комбинацию прямых участков разной длины или заказывать нестандартные элементы у производителя, что увеличивает сроки и стоимость проекта.
